帯鋸腰入機


H2,水素O2,酸素で帯鋸に強力腰入!

SAT-200型



ロール腰入からヒートテーション腰入へ

従来機の良さはそのままに大幅に改良致しました。



1.ヒートテーションの生命ともいえるヒート板を鋼板から銅版へ変替。

 これにより熱効率が大幅にアップ。

 1. ヒート巾を的一に何本でも入ります。

 2. 細いヒートテーションが可能となりましたので、幅広帯鋸前4本ヒートも可能に。

 3. ヒートテーション中芯部も青色の理能の加工が出来ました。



2.制御方式全面変更。さらに安全安心設計。

 1. 自動開閉バルヴの設置で、スタート・停止を自動化。

 2. スタート、点火、ヒート、火煙、ヒート加工の自動化。

 3. 停止時、自動消火、送りロール停止による安心設計。

 4. 鋸の厚さ3種(20G-19G-18G)設定機能を新設。

 5. 冷却水も水量が見えるタイプで、水の交換も楽に。


H2+O2 ヒートテンション加工サンプル



自動開閉バルヴ

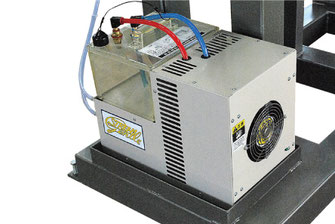

冷却水タンク


帯鋸腰入の技術革命。

長年の経験と勘にたよる帯鋸腰入を自動化。帯鋸の的一な腰入による鋸ワレ、歪の発生等を無くす。

仕様

■型式 SRT-200

■帯鋸加工可能幅 50~206mm

■使用鋸厚 0.55~1.45mm(17~24G)

■送り駆動 ●使用モーター:200V/200W/4P/変速比=50:1 ●変速範囲:インバーター制御0~60Hz/鋸送速度=毎分0~12m

■支柱昇降方式 ワンタッチスイッチ式 ●使用モーター(ブレーキ付):200V/90W/4P ●支柱昇降量:900mm

■冷却装置 冷水式(ラジエタ式

●タンク寸法:横300mm×縦440mm×高340mm

●ポンプ能力:27ℓ/分(50Hz)、31ℓ/分(60Hz)

●揚程:9.5m/分(50Hz)、11m/分(60Hz)

●タンク容量:5ℓ

■使用ガス 水素(H2)/酸素(O2)

■機械寸法 横1,320mm×縦800mm×高1,850mm(最低寸法)

■重量 250 kg
