帯鋸研磨機 SGL-150Hツインカム


GL-150の良さはそのままに大幅な性能アップ。1ランク上の目立機械に生まれ変わりました。

SGL-150H



ツインカム4種類から細帯+KV、KV+背盛、KV+ストレート、背盛+ストレート

砥石の交換なしでKV+ストレート、KV+背盛の目立がワンタッチで可能に!!





カム曲線の変更で作業効率大幅アップ!

超精密目立を可能にすることで砥石の節約大幅アップ!

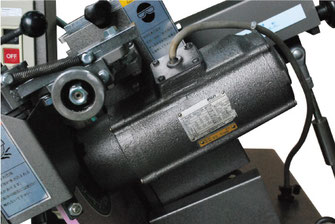

直結モーターとドレッシング装置

直結モーターによりベルトの振動を無くした設計。

歯型を安定させるドレッシング装置を採用しました。

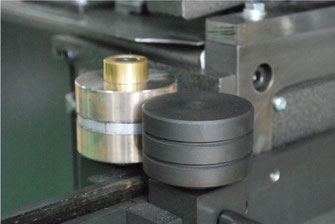

ツインカムの採用

これにより歯型変更ワンタッチ

KV+ストレート、KV+背盛、背盛+ストレート、ストレート+帯鋸小ピッチ。

歯の深さ調整の採用

歯の深さ7~12mmまで無段階に調整可能です。

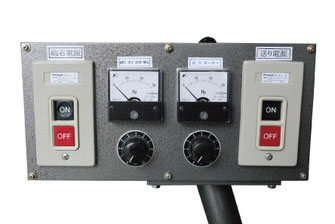

インバーター制御とスイッチパネル

砥石・送り 無段変速、重研削から精密目立てまで自由選択。



帯鋸安定鋸受け装置

マグネットローラーと鋸受装置で超精密目立てが可能です。

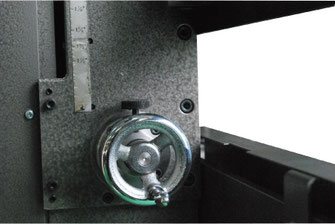

ピッチ目盛調整

ピッチ7/8”から1 1/2”まで、無段階に調整出来ます。


細帯アタッチメント

38mmまでの細帯鋸もこのアタッチメントで研磨出来ます。



マグネットローラーの新設

中間歯送りで帯鋸の浮き昇りを抑える画期的な方式の採用。

深さ目盛

深さ目盛で色々の深さが設定できます。


仕様

■形式 SGL-150Hツインカム

■帯鋸研磨可能巾 アタッチメント 38~160mm 標準 76~160mm

■磁石駆動 使用モーター 400W4P直結モーター 磁石 回転数/分 インバーター0~2700rpm

■送り駆動 使用モーター 200W 1/20ギヤードモーター 変速範囲 歯/分 インバーター0~48

■使用磁石 255x9.5~16x60 #56~150

■ピッチ調整 方式 固定ハンドル式 調整範囲 7/8~1 1/2 インチ

■機械寸法 1500×1200×1450

■全備重量 250kg
